2014年11月19日

アンテナの仰角

BSアンテナを自分で取り付けているときに気になったことがありました。




仰角「38度」で正しいしちゃんと最高レベルで映るので間違いないのですが、仰角38度というのはもっと上を向くのじゃないかしら? と思ったのです。


と思って調べたら疑問が解けました。

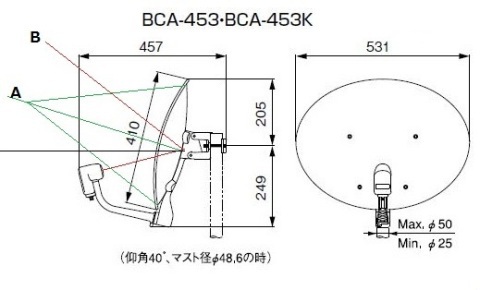

ダウンロードした図面に自分で追記しました

パラボラの中心が向けるべき仰角と思っていましたが、電波を受ける「集信器」がオフセットした角度で付いていて反射した角度が仰角です。図で言えば『A』ではなく『B』が合わせるべき角度だったのです。



赤丸のベース部に角度が刻印されてて「ほぼ38度」に合わせられますが、感覚と一致しないのはそういうことでした。










なので、しろーと目にはいくらか水平に近いように見えて、実はちゃんと38度に向いていたのでした。めでたし。




若い人は使わないかもしれない庄内弁で「てんこふぐ」という表現があります。
  (「ぐ」は「かなぐ」の「ぐ」ではなく「っさん」の発音)


「あのやろ、ずんでね鼻の穴てんこふいっだにゃあ」
「仰角うえむいだ?」
「んでね、オフセットしただげだでば」

「雨、はいらねが?」
「はなみずたらすさげどっちだがわがらねおん」
「ほだものどーでもいでば、でって」
